18926546499設備主要功能：

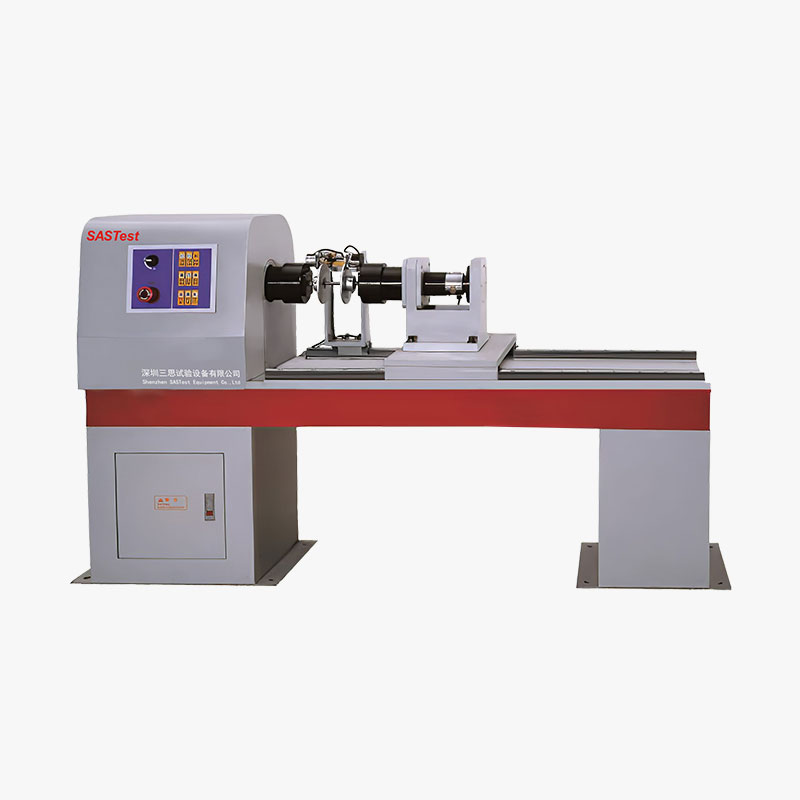

CTT系列微機控制電子扭轉試驗機適用于金屬材料、非金屬材料、復合材料以及構件的扭轉性能測試試驗?？筛鶕?jù)國家標準《GB/T10128-1998 金屬室溫扭轉試驗方法》進行試驗和提供數據。
設備構成：
CTT系列微機控制電子扭轉試驗機主要由主機、扭角測量裝置、DCS-300測控系統和計算機四大部分組成。試驗過程中，由計算機軟件發送指令給DCS-300控制單元使伺服電機轉動，伺服電機通過同步帶帶動減速機，減速機帶動動夾頭轉動。當動夾頭轉動時，給試樣施加一個扭矩，這個扭矩通過試樣傳遞到定夾頭，由定夾頭傳遞給扭矩傳感器，扭矩傳感器的輸出信號送入DCS-300控制單元內的測量放大電路，再經過A/D轉換進入計算機。扭角測量通過光電編碼器來測量。在試樣的標距處固定兩個轉盤，兩個光電編碼器分別附著在兩個轉盤上，兩個轉盤之間的轉角差也就是兩個光電編碼器的轉角差，兩個光電編碼器的脈沖信號輸入到計算機，通過計算機處理，可得到精確的扭角值。
本設備所滿足的標準：
要求的試驗方法標準： GB/T10128-2007 金屬室溫扭轉試驗方法。
型號 | CTT1202 | |
測量參數 | zui大扭矩 | 200Nm |
扭矩測量范圍 | 2 Nm -200 Nm | |
試驗機級別 | 1級/0.5級 | |
扭矩示值相對誤差 | ±1％（1級）/±0.5％（0.5級） | |
扭矩分辨力（Nm） | z大扭矩的1/300000 | |
扭轉角測量范圍 | 0-10000° | |
控制參數 | 扭轉角示值相對誤差 | ±1.0％ |
扭轉計扭角分辨力 | 0.0045° | |
扭轉計扭角示值相對誤差 | ±1.0％ | |
扭轉速度 | 6°/min -720°/min | |
扭轉速度相對誤差 | 設定值的±1.0％以內 | |
夾頭間*大距離 | 300mm | |
試樣平行段直徑 | φ6mm-φ16mm | |
其它 | 電機功率 | 0.2 kW |
電源 | 220±10％V/50Hz | |
機器外形尺寸 | 1000mm×520mm×500mm | |
機器重量 | 300kg | |
